تخلیه آب مبدل حرارتی نقش بسیار مهمی در تنظیم دمای دستگاه‌های صنعتی مانند دستگاه‌های تزریق پلاستیک ایفا می‌کند. یکی از اقدامات حیاتی در سرویس و نگهداری این تجهیزات، تخلیه کامل آب از داخل مبدل است. در غیر این صورت، تجمع رسوب، خوردگی و یخ‌زدگی در فصول سرد می‌تواند به دستگاه آسیب بزند. در این مقاله قصد داریم به‌صورت کامل و کاربردی نحوه تخلیه آب از مبدل‌های حرارتی برند ایزومی را آموزش دهیم؛ از مدل‌های فاقد مجرای تخلیه گرفته تا انواع دارای مجرا.
چرا تخلیه آب مبدل حرارتی اهمیت دارد؟
تخلیه دوره‌ای آب از مبدل حرارتی به دلایل زیر اهمیت ویژه‌ای دارد:
-
پیشگیری از یخ‌زدگی: باقی ماندن آب در لوله‌ها در زمستان می‌تواند باعث ترکیدگی آن‌ها شود.
-
افزایش عمر مفید مبدل: کاهش رسوبات و خوردگی داخلی.
-
جلوگیری از افت عملکرد خنک‌کاری: رسوبات مانع انتقال حرارت موثر می‌شوند.
-
کاهش احتمال نشتی یا آسیب به قطعات حساس.
براساس توصیه‌های سازمان ASHRAE، تخلیه دوره‌ای آب از مبدل حرارتی در شرایط کاری خاص ضروری است.
انواع مبدل حرارتی در دستگاه‌های ایزومی
برند ایزومی در سری دستگاه‌های خود از مبدل‌های مختلفی استفاده می‌کند که هرکدام ویژگی خاص خود را دارند. دانستن نوع مبدل برای تخلیه صحیح بسیار مهم است.
1. دستگاه‌های سری A5 از ۶۰ تا ۳۲۰ تن
در این دستگاه‌ها، مبدل فاقد مجرای تخلیه است.
2. دستگاه‌های سری A5 بالاتر از ۴۰۰ تن
دارای مجرای تخلیه هستند.
3. دستگاه‌های سری PAC-K
مجهز به مبدل دارای مجرای تخلیه هستند.
4. دستگاه‌های دو صفحه‌ای سری D1
در این دستگاه‌ها نیز مجرای مخصوص تخلیه تعبیه شده است.
نحوه تخلیه آب در دستگاه‌های فاقد مجرای تخلیه (سری A5 تا ۳۲۰ تن)
در این مدل‌ها چون مجرای تخلیه‌ای در نظر گرفته نشده، باید از روش دستی با کمک هوای فشرده استفاده شود.
مراحل کار:
-
خاموش کردن دستگاه و قطع برق جهت ایمنی.
-
باز کردن شیلنگ‌های ورودی و خروجی آب از مبدل حرارتی.
-
استفاده از کمپرسور هوای فشرده:
میزان فشار مجاز برای دمیدن هوای فشرده نباید از حد خاصی فراتر برود.
-
-
از یک دمنده هوا استفاده کرده و آن را وارد یکی از ورودی‌ها کنید.
-
اجازه دهید هوای فشرده، آب باقیمانده را از لوله‌ها خارج کند.
-
-
بررسی کامل خروج آب از هر دو سمت.
-
بستن مجدد شیلنگ‌ها پس از اطمینان از خشک بودن سیستم.
نکته: از کمپرسورهایی با فشار متعادل استفاده کنید تا به لوله‌های داخلی آسیب وارد نشود.
نحوه تخلیه آب در مبدل‌های دارای مجرای تخلیه
این روش ساده‌تر و ایمن‌تر است و مناسب دستگاه‌های بزرگ‌تر و حرفه‌ای‌تر برند ایزومی است.
مراحل تخلیه:
گام 1: قطع جریان آب
ابتدا شیرهای ورودی و خروجی آب به مبدل را ببندید.

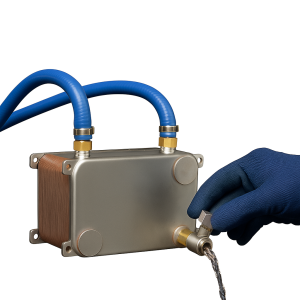

گام 2: باز کردن پیچ درپوش مجرا
در جلوی مبدل (مطابق تصویر دفترچه راهنما)، پیچ درپوش مجرای تخلیه را باز کنید تا آب موجود در محفظه خارج شود.
گام 3: باز کردن شیلنگ‌ها
شیلنگ‌های ورودی و خروجی را جدا کرده و اجازه دهید آب باقیمانده خارج شود.
گام 4: استفاده از هوای فشرده
مانند روش بالا، از هوای فشرده برای تخلیه کامل آب باقیمانده استفاده کنید.
گام 5: بستن مجدد شیلنگ‌ها
پس از تخلیه کامل، شیلنگ‌ها را دوباره متصل کرده و سیستم را برای استفاده بعدی آماده کنید.
نکات ایمنی و نگهداری در زمان تخلیه آب
-
حتماً دستگاه را پیش از شروع تخلیه خاموش و ایزوله کنید.
-
از فشار هوای بیش‌ازحد بالا استفاده نکنید.
-
محل قرارگیری مجرای تخلیه را طبق دفترچه دستگاه بررسی کنید.
-
تخلیه را در فضای باز یا نزدیک به مسیر خروج آب انجام دهید.
-
هرگز از اشیای نوک‌تیز برای باز کردن مجرا استفاده نکنید.
هر چند وقت یک‌بار باید آب مبدل را تخلیه کرد؟
بسته به شرایط کاری و نوع آب مصرفی، بهتر است موارد زیر را در نظر بگیرید:
-
در مناطق سردسیر: حتماً پیش از شروع فصل زمستان آب مبدل را تخلیه کنید.
-
در زمان توقف طولانی‌مدت دستگاه: (بیش از یک هفته) برای جلوگیری از تشکیل رسوب.
-
در سرویس‌های دوره‌ای: هر ۳ تا ۶ ماه.
آیا شست‌وشوی داخلی مبدل هم لازم است؟
بله. اگر رسوب یا زنگ‌زدگی در داخل مبدل مشاهده شود، علاوه بر تخلیه آب، باید مبدل حرارتی به‌صورت اصولی شست‌وشو شود. این کار با مواد رسوب‌زدا مانند اسید ضعیف یا محلول‌های مخصوص انجام می‌شود و نیاز به تخصص فنی دارد.
ابزارهای مورد نیاز برای تخلیه مبدل
-
آچار برای باز کردن شیلنگ‌ها
-
پیچ‌گوشتی برای باز کردن درپوش مجرا
-
کمپرسور یا دمنده هوای فشرده
-
دستکش ایمنی
-
تشت یا ظرف برای جمع‌آوری آب خروجی
نتیجه‌گیری
تخلیه صحیح آب از مبدل حرارتی نقش بسیار مهمی در افزایش بهره‌وری، کاهش استهلاک و افزایش عمر دستگاه تزریق پلاستیک ایفا می‌کند. برند ایزومی بسته به مدل دستگاه، دو نوع طراحی مبدل دارد: با مجرای تخلیه و بدون آن. آشنایی با روش صحیح تخلیه و استفاده از هوای فشرده در هر دو حالت، به شما کمک می‌کند تا از دستگاه خود به‌درستی نگهداری کنید.
